DYD板式换热器 高效换热产品的全面解读

引言

在现代工业生产与暖通空调系统中，换热器作为实现热量传递的关键设备，其性能直接影响着能源利用效率和运行成本。DYD板式换热器作为一种高效、紧凑的换热产品，近年来在制冷、化工、食品、制药等领域得到了广泛应用。本文将从结构原理、性能特点、选型要点及应用场景等方面，对DYD板式换热器进行全面解读。

一、DYD板式换热器的基本结构与工作原理

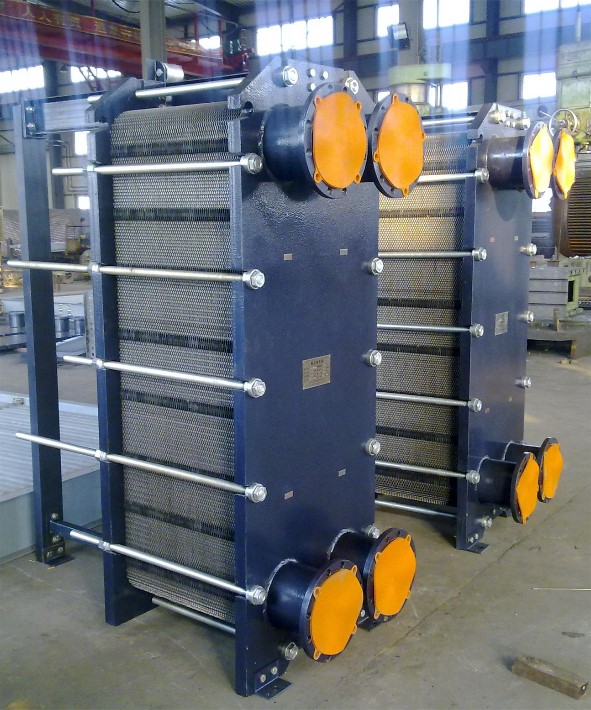

DYD板式换热器由一组波纹金属板片、密封垫片、固定压紧板、活动压紧板以及夹紧螺栓等主要部件组成。相邻板片之间形成薄矩形通道，冷热流体分别流经相邻通道，通过板片壁面进行热量交换。

其工作原理基于间壁式换热：高温流体将热量通过板片传递给低温流体，实现加热或冷却目的。由于板片表面通常压制成波纹状，流体在通道内形成强烈湍流，大大提高了传热系数。

二、DYD板式换热器的核心性能特点

1. 传热效率高：波纹板片使流体在低流速下即可达到湍流状态，传热系数通常为管壳式换热器的3～5倍。
2. 结构紧凑：单位体积内的换热面积大，占地面积仅为管壳式的1/3～1/5。
3. 热损失小：仅通过板片边缘与大气接触，散热损失极小，无需额外保温层。
4. 灵活性强：可通过增减板片数量来调整换热面积，适应不同的工况变化。
5. 易于清洗：拆开夹紧螺栓即可取出板片进行机械或化学清洗，维护方便。
6. 投资成本低：在相同换热任务下，DYD板式换热器的价格通常低于管壳式换热器。

三、DYD板式换热器的选型要点

正确选型是确保换热器高效稳定运行的前提，需综合考虑以下因素：

• 流体性质：包括腐蚀性、粘度、含颗粒物情况等。腐蚀性流体需选用不锈钢、钛板或哈氏合金等材质；含颗粒物时需选择宽通道板型。
• 工作温度与压力：DYD板式换热器通常适用于温度≤180℃、压力≤2.5MPa的工况，超出范围需特殊设计。
• 流量与压降：根据流量和允许压降确定板片数量和流程组合，避免压降过大导致能耗增加。
• 热负荷：计算所需换热量，结合对数平均温差确定换热面积。
• 接口尺寸：确保与现有管路系统匹配。

四、DYD板式换热器的典型应用场景

1. 暖通空调：用于集中供暖、空调冷冻水系统、生活热水制备等。
2. 制冷与低温：作为冷凝器、蒸发器用于冷水机组、热泵系统。
3. 化工与制药：用于反应釜冷却、溶剂回收、蒸汽冷凝等。
4. 食品与饮料：用于牛奶巴氏杀菌、啤酒冷却、果汁浓缩等，满足卫生级要求。
5. 船舶与海洋工程：用于中央冷却系统、润滑油冷却等。
6. 余热回收：回收工业废水、废气中的余热，提高能源利用率。

五、DYD板式换热器的维护与保养

为延长设备寿命，建议定期进行以下维护：

• 检查密封垫片老化情况，及时更换；
• 定期清洗板片，防止结垢影响传热；
• 检查夹紧螺栓的紧固程度，避免泄漏；
• 长期停用时排净内部流体，防止腐蚀。

##

DYD板式换热器凭借其高效、紧凑、灵活、易维护等优势，已成为现代换热领域的重要产品。在实际应用中，用户应根据具体工况合理选型，并注重日常维护，以充分发挥其性能优势，实现节能降耗的目标。随着材料科学与制造技术的进步，DYD板式换热器将在更多领域展现其价值。
